Baza danych geologicznych i geotechnicznych
Baza danych geologicznych i geotechnicznych jest podstawowym elementem programu GEO DB, służącego do rejestracji danych wszelkich informacji geologicznych i geotechnicznych otrzymanych z otworów wiertniczych, badan laboratoryjnych próbek i testów polowych (ciśnienie porowe in situ, SPT, DPT, FVT etc.). Zakres danych możliwych do wprowadzenia do bazy danych Geo DB jest w pełni zgodny z „Wytycznymi wykonywania badań podłoża gruntowego na potrzeby budownictwa drogowego” opracowanymi przez Państwowy Instytut Geologiczny dla GDDKiA oraz „Wytycznymi rozpoznania i badań podłoża budowlanego dla inwestycji kolejowych dużych prędkości” opracowanymi dla CPK.
Baza danych geologicznych GEO DB
Baza danych geologicznych i geotechnicznych GEO DB pozwala na rejestrację dowolnej informacji geologicznej i geotechnicznej, pochodzącej z badań terenowych, wierceń i badań laboratoryjnych, analizę i wytworzenie dokumentacji geologicznej (karta otworu (pobierz PDF), raporty, wykresy, przekroje, mapy etc.). Baza danych geologicznych i geotechnicznych GEO DB oraz dokumentacja geologiczna tworzona w tym programie są w pełni zgodne […]

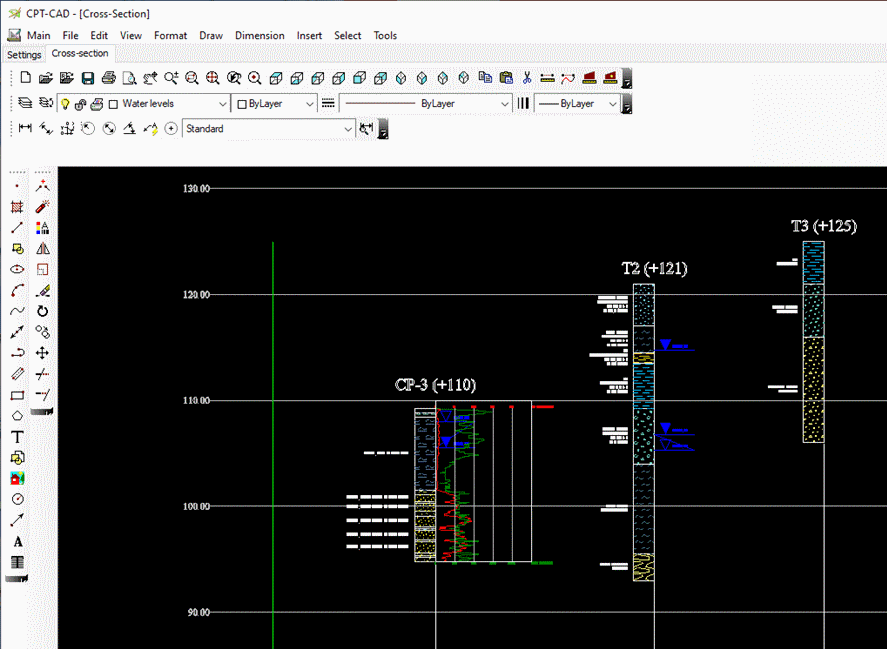

CPT-CAD
CPT-CAD zawiera zestaw narzędzi umożliwiających automatyczne generowanie przekrojów geologicznych i geotechnicznych oraz map na podstawie informacji zawartych w zinterpretowanych sondowaniach CPTU i informacji zawartych w bazie danych geologicznych Geo DB.
CPT, SCPT i FVT
Sondowania CPT, SCPT i FVT są podstawowym sposobem badania gruntu in situ. Program CPT-pro służy do analizy i interpretacji sondowań statycznych CPT/CPTU oraz do tworzenia dokumentacji geotechnicznej i geologicznej. Zaimplementowane procedury analityczne i statystyczne umożliwiają oszacowanie wartości charakterystycznych interpretowanych parametrów geotechnicznych dla wydzielonych warstw geologiczno-inżynierskich i eksport danych dotyczących wybranego Projektu do formatu IFC. Program SEISMIC-pro służy do intrerpretacji pomiarów amplitud fal sejsmicznych S i P w zakresie oszacowania prędkości Vs i Vp rozchodzenia się fal w gruncie.
Interpretacja sondowań CPTU. Program CPT-pro
Program CPT-pro jest wielomodułowym programem służącym do kompleksowej analizy, interpretacji i prezentacji sondowań CPT/CPTU, sondowań dynamicznych DPT i SPT, testu dylatometrycznego DMT i innych testów terenowych, takich jak FFD i EC.
CPT-CAD
CPT-CAD zawiera zestaw narzędzi umożliwiających automatyczne generowanie przekrojów geologicznych i geotechnicznych oraz map na podstawie informacji zawartych w zinterpretowanych sondowaniach CPTU i informacji zawartych w bazie danych geologicznych Geo DB.

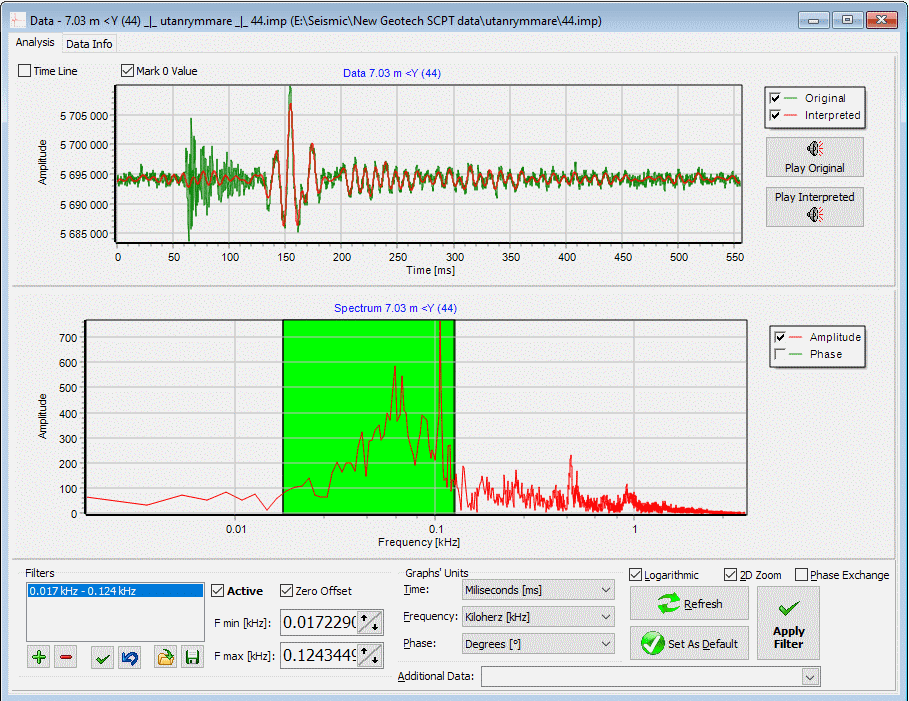

SEISMIC-pro
Program SEISMIC-pro pozwala na filtrowanie, analizę i interpretację wyników sondowań sejsmicznych SCPT oraz na tworzenie dokumentacji opartej na analizie takich sondowań.

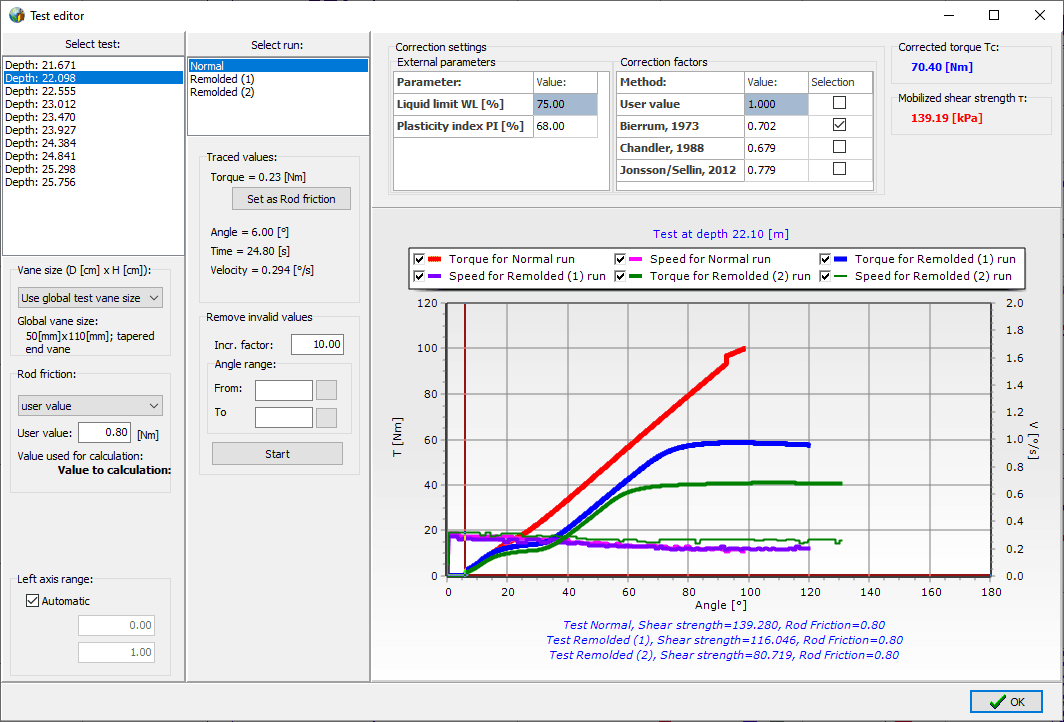

VANE-pro
Sonda krzyżakowa FVT (Field Vane Test) służy do badania wytrzymałości na ścinanie gruntów spoistych. Badanie polega na obrocie krzyżaka ze stałą prędkością 6÷12 [o/min] i pomiarze wartości momentu obrotowego T w funkcji kąta obrotu. Ze względu na charakter zniszczenia i właściwości materiałowe gruntu spoistego, sondowanie FVT jest badaniem w warunkach bez odpływu. Interpretacja zmienności momentu […]
Do pobrania
Karta otworu wiertniczego
Karta otworu wiertniczego jest podstawowym elementem dokumentacji geologicznej i geotechnicznej. Program GEO DB zawiera narzędzia do automatycznego generowania kart otworu w oparciu o dane zarejestrowane w bazie geologicznej. Karta otworu – budowa Karta otworu może zawierać dowolne dane w postaci tekstowej i graficznej (profil litologiczny otworu, wykresy parametrów etc.). Dokument składa się z dwu tabel […]
Karta sondowania CPTU
Karta sondowania CPTU jest generowana automatycznie w programie CPT-pro w oparciu o dane zapisane w plikach źródłowych sondowania oraz wyniki interpretacji przeprowadzonej tym programie. Sondowanie CPTU jest podstawową metodą badań in situ. Wynikiem sondowania są tzw. parametry sondowania qc (opór stożka), fs (tarcie lokalne) i ciśnienie porowe u2. W wyniku interpretacji tych parametrów, zwykle z […]
Karta sondowania DPT
Karta sondowania dynamicznego DPT jest generowana automatycznie w oparciu o wyniki sondowania zarejestrowane w bazie danych programu GEO DB. Dokument tem może zawierać informacje dotyczące wyłącznie testu DPT (wykresy, wyliczone wartości parametrów etc.) lub może być rozszerzona o informacje dotyczące litologii i geotechniki w strefie wykonanego sondowania. Dokument składa się z tabeli nagłówkowej oraz tabeli […]
Karta sondowania DMT
Karta sondowania DMT jest generowana w programie CPT-pro w oparciu o metody interpretacyjne zaimplementowane w tym programie. Wynikami pomiaru DMT są wartości ciśnienia przy których rozpoczyna się ruch membrany, jej odkształcenie o 1 mm i powrót membrany do stanu początkowego. Wartości te oznaczane są odpowiednio symbolami P0, P1 i P2. Interpretacja sondowań DMT Interpretacja parametrów […]
Karta sondowania FVT
Karta sondowania FVT jest generowana automatycznie w programie VANE-pro na podstawie zarejestrowanej ścieżki ścięcia sondą krzyżakową FVT. Zawiera wyniki dotyczące wszystkich ścięć wykonanych w danym otworze. Wartości wytrzymałości na ścinanie τ [kPa] są automatycznie obliczane z uwzględnieniem tarcia na żerdziach napędowych i ewentualnych współczynników korekcyjnych. Wartości te mogą być przeniesione do karty sondowania CPTU wygenerowanej […]
