GEO DB. Baza danych, analiza, obliczenia i dokumentacja

Główne funkcje i cechy programu GEO DB

• Przyjazne licencjonowanie i warunki aktualizacji
• Możliwość importu danych geologicznych i geotechnicznych zapisanych w bazach danych innych programów
• Efektywne i szybkie wprowadzanie danych z wierceń, badań terenowych i laboratoryjnych
• Lokalna baza danych pod pełną kontrolą Użytkownika
• Opcjonalne wprowadzanie opisu warstw w otworach wiertniczych równocześnie w kilku standardach - PN-B-02480, PN-EN ISO 14688-1 i  PN-EN ISO 14689-1
• Wprowadzanie, analiza i interpretacja sondowań dynamicznych DPL, DPM, DPH, DPSH-A, DPSH-B, SVLT, ITB-ZW wraz z obliczeniem wartości charakterystycznych wyinterpretowanych parametrów
• Automatyzacja szeregu procesów edycyjnych i obliczeniowych
• Szybkie wygenerowanie docelowych wartości parametrów w oparciu o wprowadzone dane cząstkowe i analizę statystyczną
• Obliczanie wartości charakterystycznych parametrów geotechnicznych z użyciem metod statystycznych
• Automatyczne wyszukiwanie próbek gruntu pobranych ze wskazanej warstwy i obliczenia wartości charakterystycznych parametrów w oparciu o dane pobrane z badań tych próbek
• Konfigurowalna karta otworu wiertniczego
• Automatycznie wygenerowana dokumentacja, w tym:
  • ▪ Karta otworu
  • ▪ Karta sondowania dynamicznego DPT
  • ▪ Raporty z badań laboratoryjnych
  • ▪ Wykresy
  • ▪ Przekroje i mapy - we współpracy z programem CPT-CAD
• Tworzenie karty otworu w języku polskim i angielskim. Możliwość dodania innych języków
• Pełna zgodność z Wytycznymi wykonywania badań podłoża gruntowego na potrzeby budownictwa drogowego” oraz „Wytycznymi rozpoznania i badań podłoża budowlanego dla inwestycji kolejowych dużych prędkości” opracowanymi przez Państwowy Instytut Geologiczny we współpracy z Akademią Górniczo-Hutniczą i Politechniką Warszawską dla GDDKiA i CPK
• Zgodność z technologią BIM - eksport do formatu IFC danych zawartych w pojedynczym otworze lub całego zestawu danych dotyczących otworów w wybranym projekcie
• Gromadzenie informacji hydrogeologicznych, pochodzących z pomiarów piezometrycznych i pomiarów wydajności studni. Raporty z takich pomiarów zawierają informację o konstrukcji piezometru/studni i wynikach pomiarów w czasie

Informacje szczegółowe

• Program jest dedykowany w szczególności dla średnich i dużych przedsiębiorstw, gdzie prace są wykonywane przez duże zespoły, ale również (w wersji z MS SQL Express Server) może być efektywnie używany przez małe firmy dysponujące 1-10 stanowiskami pracy
• Import wyników interpretacji sondowań CPT wygenerowanych w programie CPT-pro, w tym parametrów geotechnicznych oraz wyliczonych wartości charakterystycznych parametrów
• Eksport danych dot. warstw w otworach wiertniczych do programu CPT-pro w celu wykonania interpretacji sondowań w oparciu o klasyfikację uzyskaną z otworu wiertniczego
• Przedstawianie wyników interpretacji sondowań CPT na karcie otworu wiertniczego w postaci wykresów i wartości liczbowych łącznie z innymi charakterystykami otworu
• Obliczanie wartości charakterystycznych parametrów geotechnicznych z użyciem zaawansowanych metod statystycznych w oparciu o wyniki badań laboratoryjnych próbek gruntu i/lub wartości parametrów zewnętrznych i/lub wyniki testów polowych
• Lokalne i sieciowe bazy danych
• Bazy danych oparte na Access, MS SQL Express Server i MS SQL Server
• Wprowadzanie klasyfikacji gruntów i tworzenie kart otworu w różnych standardach
• Zgodność ze standardami USCS, PN-B-02480, PN-EN ISO 14688-1 i  PN-EN ISO 14689-1
• Wprowadzanie danych i tworzenie dokumentacji geologicznej i geotechnicznej w dowolnym języku
• Konfigurowalna karta otworu (pobierz PDF). Użytkownik może zadeklarować zawartość każdego pola w tabelce nagłówkowej i zawartość każdej kolumny
• Wypełnienie profilu kolorami lub szrafurami na karcie otworu. Kolorystyka wypełnień może być zgodna z "Wytycznymi ...” opracowanymi przez PIG lub z paletą standardowych kolorów International Chronostratigraphic Chart opracowaną przez International Commission on Stratigraphy
• Raporty, w tym kompleksowy raport z wynikami analizy sitowej
• Mapy, przekroje, izolinie w grafice CAD - zapis w DWG i DXF
• Elementy technologii BIM - eksport do formatu IFC (2x3 i 4x3)
• Export danych do formatu AGS

Pobierz opis GEO DB (PDF)

Ze względu na różne systemy opisu i właściwości gruntu w różnych krajach, GEO DB pozwala na wprowadzanie danych w różnych standardach. W bazie GEO DB zaimplementowane są standardy ISO 14688-1, ISO 14689-1, PN-B-02480 i USCS oraz narzędzia do wprowadzania nowych standardów Użytkownika.

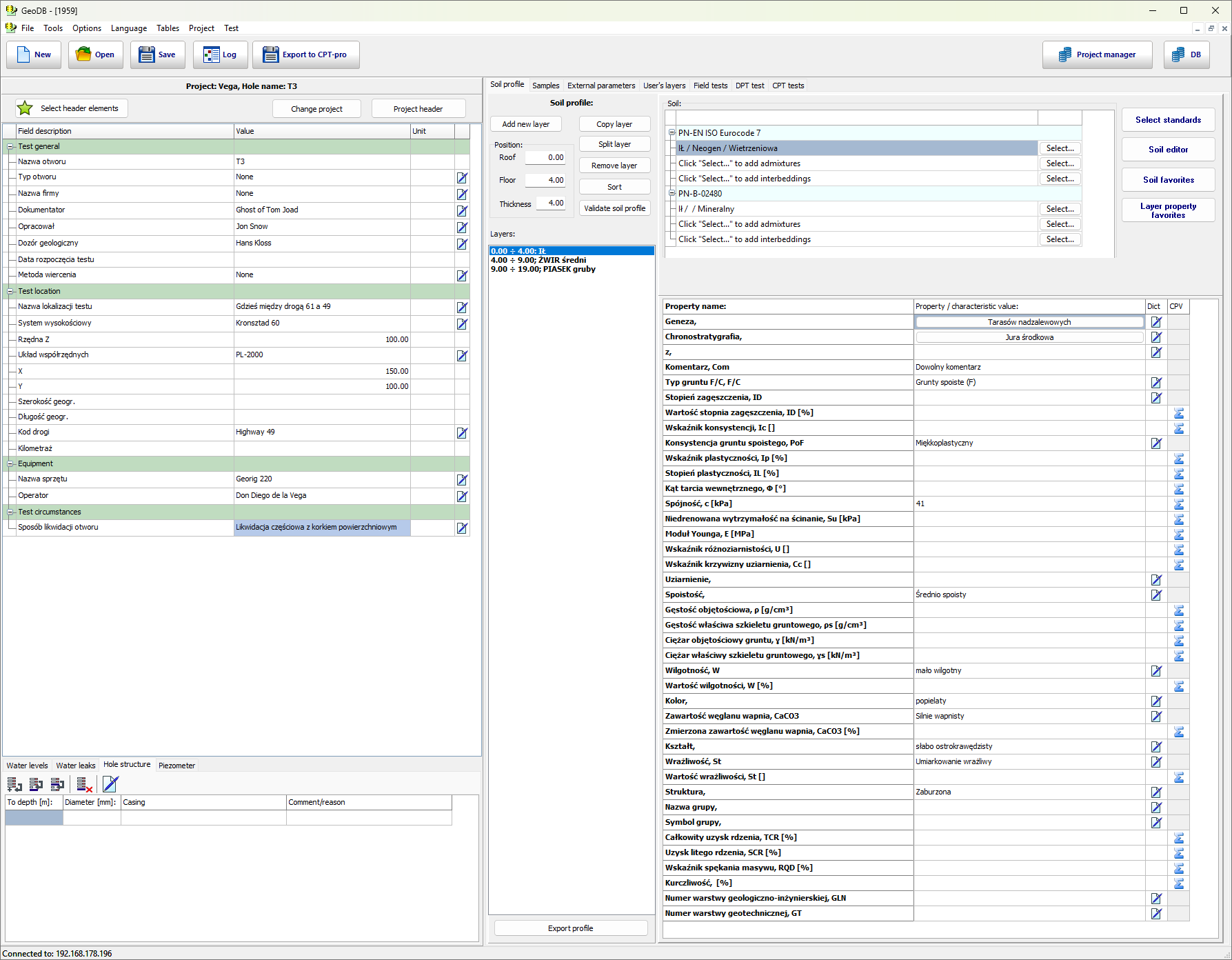

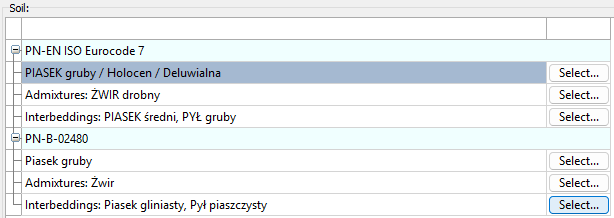

Program zawiera wprowadzone typy gruntów zgodnie ze standardami USCS, ISO 14688-1, ISO 14689-1 i PN-B-02480. Każdy grunt jest reprezentowany przez nazwę, szrafurę, kolor, genezę i chronostratygrafię. Wbudowany Edytor Typów Gruntów pozwala na tworzenie własnych typów gruntu wg. dowolnej normy.

Symbol gruntu jest automatycznie tworzony w oparciu o grunt podstawowy, domieszki i przewarstwienia. Edycja i zmiana tych wpisów automatycznie aktualizuje symbol gruntu.

Parametry geotechniczne

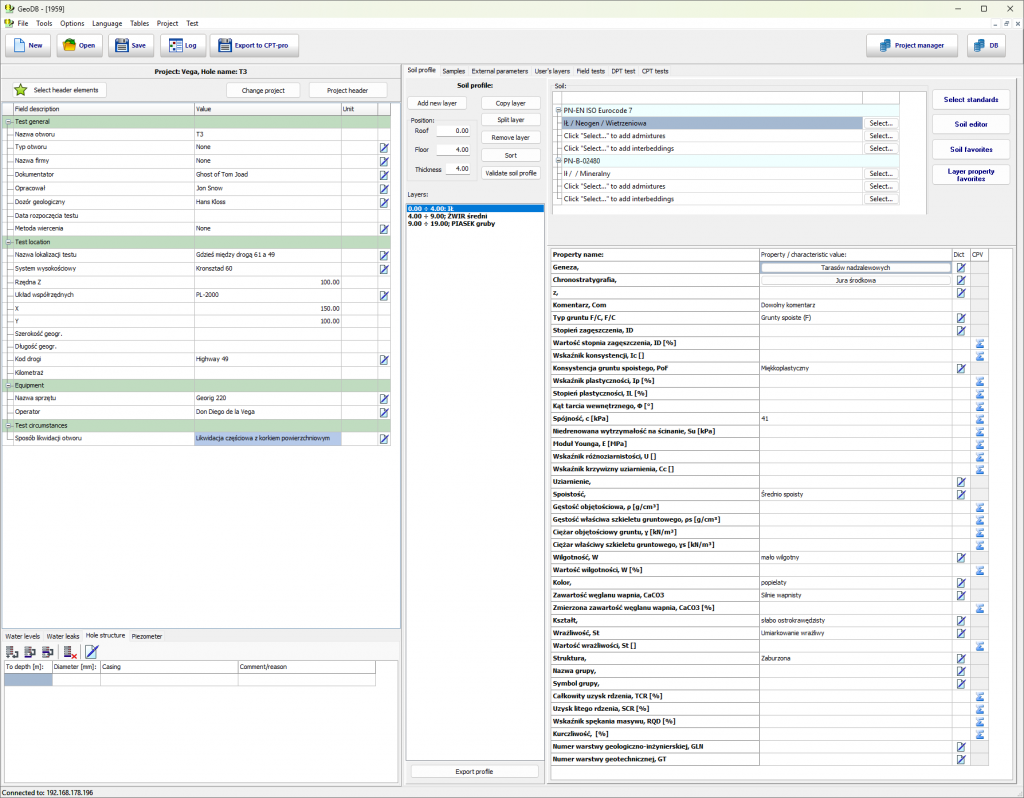

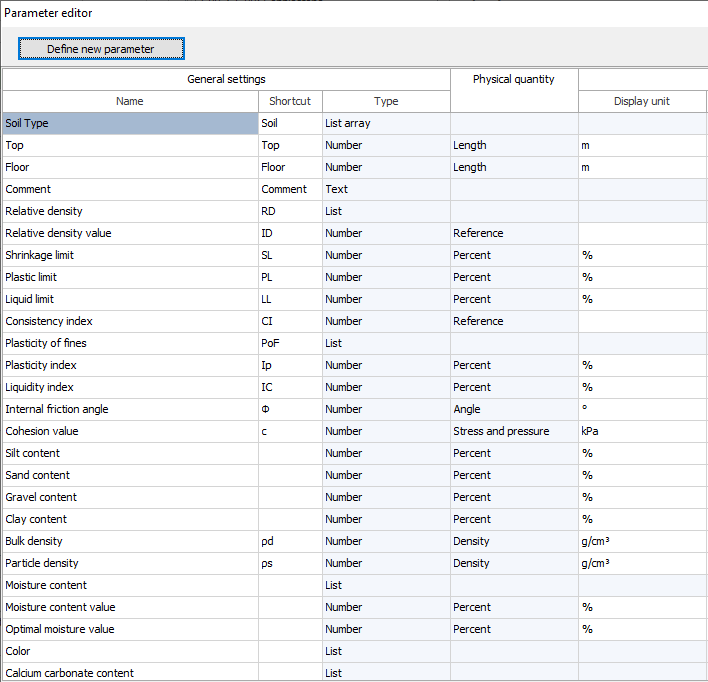

Baza danych geologicznych i geotechnicznych GEO DB umożliwia wprowadzanie praktycznie wszystkich parametrów geotechnicznych, które mają wartość liczbową w danym punkcie lub próbce. Te, które są w powszechnym użyciu - są zaimplementowane (ok 180, w tym ok 150 przyjmujących wartości liczbowe). Dodatkowo - wbudowany Edytor Parametrów umożliwia tworzenie dowolnych nowych.

Parametry mogą być wprowadzone do bazy jako właściwość próbki lub jako wynik testu polowego.

Dla ułatwienia i przyspieszenia pracy z programem wprowadzono mechanizm [Ulubionych] polegający na stworzeniu listy wybranych parametrów i wyświetlaniu przy wprowadzaniu tylko tych z listy.

Wartości charakterystyczne parametrów

GEO DB zawiera procedury automatycznego oszacowania wartości charakterystycznych parametrów na podstawie wyników badań laboratoryjnych próbek gruntu, parametrów zewnętrznych lub sondowań DPT wg metody wybranej przez Użytkownika.

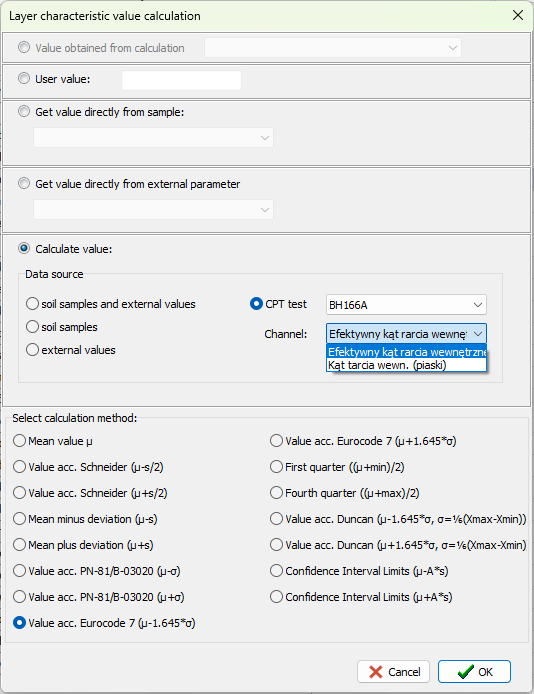

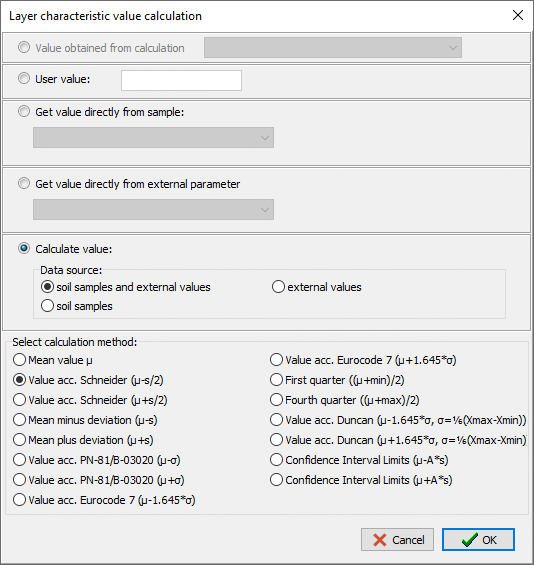

Zaimplementowane są zaawansowane metody statystyczne:

• Eurokod 7
• PN-81/B-03020
• Metoda Schneidera, 1997
• Wartość średnia
• Metoda pierwszej/czwartej ćwiartki
• Metoda Duncana, 2000
• Granice przedziału ufności dla wartości średniej i rozkład t-Studenta
• Oraz dodatkowo – możliwość wskazania wartości normowej lub pochodzącej z innych opracowań.

Wartości charakterystyczne określane dla warstw geologiczno-inżynierskich i/lub geotechnicznych mogą być oszacowane  dla pojedynczego otworu lub dla wybranego pakietu otworów łącznie.

Obliczone wartości charakterystyczne parametrów są rejestrowane w bazie jako właściwości warstw litologicznych.

Wyniki testów polowych

Program GEO DB umożliwia wprowadzanie do bazy wyników testów polowych postaci [głębokość /wartość parametru].
Podczas wprowadzania danych liczbowych, tam gdzie jest to możliwe, generowany jest na bieżąco wykres wartości parametrów w funkcji głębokości w celu weryfikacji poprawności wprowadzania.

Sondowania statyczne CPT i dynamiczne DPT są wprowadzone do programu i bazy GEO DB w odrębnych panelach, zawierających szereg dodatkowych funkcjonalności.

Karta otworu wiertniczego

Program GEO DB umożliwia automatyczne wygenerowanie karty otworu, która jest kluczowym elementem dokumentacji geologicznej. Karta otworu jest w pełni edytowalna przez Użytkownika, włącznie z możliwością zmiany zawartości pól nagłówka oraz ilości, szerokości i zawartości poszczególnych kolumn.

Profil geologiczny może być przedstawiony za pomocą wypełnienia szrafurami lub kolorami przypisanymi do poszczególnych typów gruntów. Jeżeli klasyfikacja gruntów jest zgodna z normami ISO 14688-1 i ISO 14689-1 to kolorystyka jest automatycznie dobierana dokładnie zgodnie z opracowaniami PIG „Wytyczne wykonywania badań podłoża gruntowego na potrzeby budownictwa drogowego” oraz „Wytyczne rozpoznania i badań podłoża budowlanego dla inwestycji kolejowych dużych prędkości”. Opcjonalnie, kolorystyka stosowana na profilach geologicznych może być zgodna z kodami Standard Color Codes for the Geological Time Scale opracowanymi przez Commission for the Geological Map of the World (CGMW) Paris, France.

Program GEO DB zawiera szereg różnych wzorców kart otworu, różniących się od siebie ilością cel w tabelce nagłówkowej i ilością oraz rodzajem i zawartością kolumn. Zawartość każdej celki nagłówka i kolumny pionowej może być ustawiona przez Użytkownika i zapisana w postaci szablonu.

Przekroje geologiczne i geotechniczne

Program GEO DB współpracując z programem CPT-CAD umożliwia generowanie przekrojów geologicznych i geotechnicznych. Wszystkie potrzebne dane dotyczące otworów i warstw, w szczególności profil geologiczny i właściwości warstw, są pobierane automatycznie z bazy GEO DB a wynik może być zapisany w postaci pliku DXF lub DWG.

Sondowania statyczne CPT

Program GEO DB współpracuje z programem CPT-pro w pełnym zakresie obsługi sondowań CPT. Pliki XCPD z wynikami interpretacji sondowań CPT, generowane przez program CPT-pro, są czytane przez program GEO DB. Dane zawarte w tych plikach mogą być w szczególności wykorzystane do:

• wprowadzenia dowolnej informacji wyinterpretowanej z sondowań CPTU, np. wartości charakterystycznej wybranego parametru, do otworu zapisanego w bazie GEO DB
• dołączenia wykresów dowolnych natywnych i wyinterpretowanych parametrów CPT do profilu otworu wiertniczego na karcie otworu

W drugą stronę - profil otworu z bazy GEO DB może być przeniesiony do programu CPT-pro w celu wykonania interpretacji sondowania w oparciu o klasyfikację zapisaną w bazie GEO DB.

Sondowania dynamiczne DPT

Program GEO DB pozwala na zapis wyników wszystkich stosowanych w Polsce testów dynamicznych (DPL, DPM, DPH, DPSH-A, DPSH-B, SVLT, ITB-ZW) oraz ich pełną interpretację w oparciu o normy EN 1997-2:2007, PN-B-04452, PN81/B-03020 i EN ISO 22476-2. Wybór korelacji interpretacyjnej jest automatycznie dobierany na podstawie rodzaju testu DPT.

W wyniku interpretacji sondowania DPT obliczana jest wartość charakterystyczna interpretowanego parametru z użyciem zaawansowanych metod statystycznych:

• wg Eurokod 7
• PN-81/B-03020
• wg Schneidera, 1997
• wartość średnia
• metoda pierwszej/czwartej ćwiartki
• wg Duncana, 2000
• granice przedziału ufności dla wartości średniej i rozkład t-Studenta).

Tak obliczona wartość charakterystyczna parametru jest automatycznie zapisywana w bazie jako właściwość warstwy.

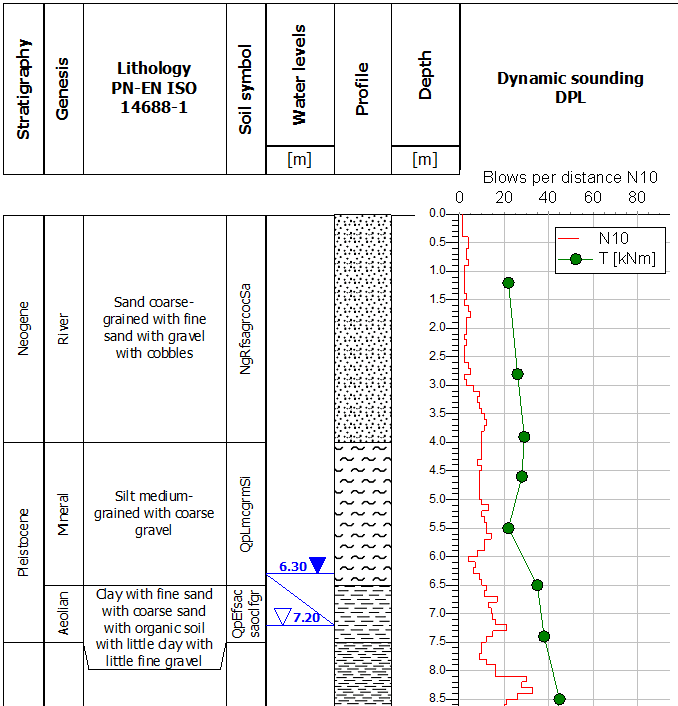

Karta otworu może zawierać wyniki testów DPT w postaci liczbowej (wartości charakterystyczne parametrów obliczone dla warstw) i w postaci wykresów, łącznie z profilem geologicznym i innymi właściwościami warstw. Przekrój geologiczny wygenerowany w module CPT-CAD może zawierać wykresy sondowań DPT obok profilu litologicznego, uzupełnionego o właściwości warstw pobrane z bazy GEO DB.

Badania laboratoryjne gruntu

Program GEO DB pozwala na zapisywanie danych pochodzących z badań laboratoryjnych, ich interpretację i określenie wartości charakterystycznych za pomocą metod statystycznych.

Ważnym elementem badań laboratoryjnych jest analiza sitowa. Wielkości sit mogą być definiowane przez Użytkownika w zależności od stosowanej normy i wyposażenia laboratorium. Wybór standardu klasyfikacyjnego skutkuje wykreśleniem granic pomiędzy poszczególnymi frakcjami gruntu zgodnymi z tym standardem klasyfikacyjnym na karcie uziarnienia i odpowiednią konfiguracją histogramu. Normy klasyfikacji i standardy zestawu sit są od siebie niezależne.

Zestawienia tabelaryczne

Program GEO DB umożliwia automatyczne wygenerowanie zestawień tabelarycznych zawierających dane nagłówkowe i podstawowe statystyki otworów wiertniczych w wybranym projekcie. Tabela ta może być zapisana w formacie XLS.

Technologia BIM

W programie GEO DB zaimplementowano procedurę eksportu do formatu IFC, będącego podstawowym formatem wymiany i archiwizowania w technologii BIM. Możliwy jest eksport pojedynczego otworu lub wybranego pakietu otworów wraz ze wszystkimi właściwościami poszczególnych warstw litologicznych i/lub warstw geologiczno-inżynierskich i/lub warstw geotechnicznych.
