CPT-CAD do tworzenia przekrojów geologicznych i map
Główne funkcje i cechy programu CPT-CAD
- Tworzenie przekrojów i map na podstawie informacji zawartych w zinterpretowanych sondowaniach CPTU i informacji zawartych w bazie danych programu GEO DB
- Program CPT-CAD posiada zaimplementowaną grafikę CAD i wykorzystuje podstawowe funkcje programów CAD, włącznie z warstwami CAD, typami linii, blokami, przyciąganiem, wypełnieniami hatch, etc.
- Program CPT-CAD zapisuje przekroje i mapy w postaci plików DWG/DXF
- Zaimplementowana grafika CAD umożliwia edycję plików DWG i DXF stworzonych w innych programach
- Przekroje mogą być poprowadzone [Od punktu do punktu] lub mogą być rzutami wybranych otworów na linię łamaną, dowolnie określoną przez Użytkownika
- Wprowadzanie linii łamanej wygenerowanej w innym programie jako linię rzutowania
- Odrębnie definiowana skala pozioma i pionowa przekrojów

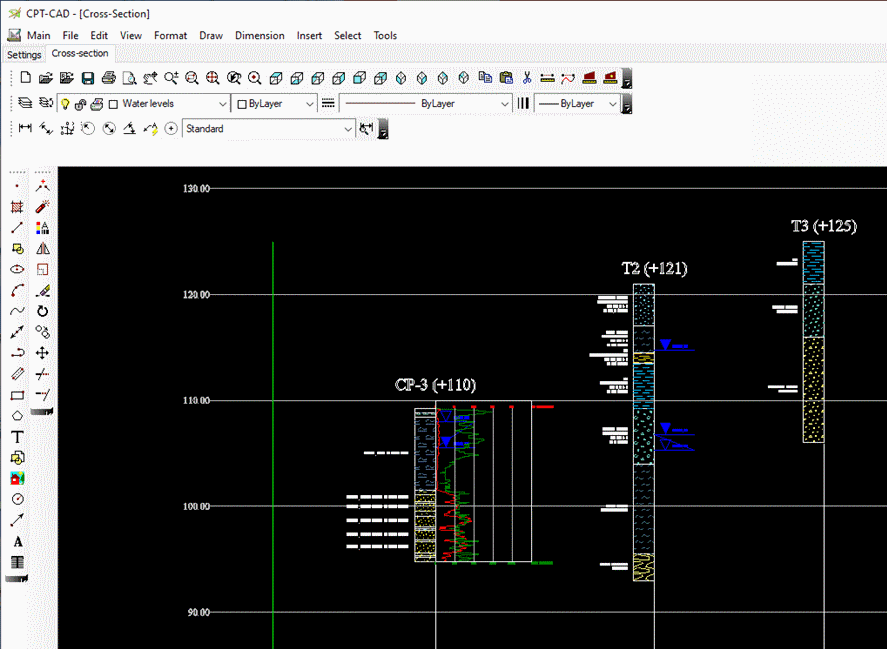

Przekrój geologiczny. Obiekty generowane automatycznie
- Numer otworu/sondowania
- Rzędna terenu dla każdego otworu
- Profile otworów wypełnione szrafurami lub kolorami, pochodzące z interpretacji sondowań CPTU
- Profile otworów wypełnione szrafurami lub kolorami pochodzące z bazy danych GEO DB
- Podziały na warstwy geologiczno-inżynierskie i geotechniczne
- Opisy poszczególnych warstw zawierające dowolnie wybrane właściwości warstw (typ gruntu, wartości parametrów etc.)
- Symbole gruntu
- Nazwy warstw geologiczno-inżynierskich i geotechnicznych
- Symbole i rzędne Z poziomów zwierciadła wody
- Wymiary przekroju i odległości między otworami
- Rzędne stropu i spągu oraz miąższość warstw
- Wykresy parametrów zapisanych w GEO DB
- Wykresy parametrów natywnych z sondowań CPT, DMT i DPT
- Wykresy parametrów wyinterpretowanych z sondowań CPT, DMT i DPT
- Osie pionowe przekroju z rzędnymi Z
- Grid poziomy przekroju zgodny z linijkami
- Osie, skale i gridy dla poszczególnych wykresów
Przekrój geologiczny. Obiekty wprowadzane przez Użytkownika
- Dowolne obiekty graficzne wygenerowane „ręcznie” z użyciem zaimplementowanych narzędzi CAD
- Warstwy i struktury geologiczne
- Wydzielenia wybranych stref gruntu
- Dodatkowe opisy tekstowe
- Legendy
- Wklejone obrazy zapisane w formacie BMP i JPG
- Wklejone „zewnętrzne” pliki DWG/DXF zawierające np. projekty budynków lub innych obiektów
Wbudowane opcje i procedury CAD
- Warstwy CAD
- Przyciąganie do wybranych punktów
- Linie i style linii
- Linie łamane (polilinie)
- Linie krzywe (spline)
- Koła, elipsy i łuki
- Standardowe wypełnienia typu hatch
- Wypełnienia hatch zgodne z symbolami użytymi w GEO DB i CPT-pro
- Elementy wymiarowania
- Bloki
- Teksty proste
- Teksty wieloliniowe
Mapy
Program CPT-CAD pozwala na automatyczne tworzenie map z lokalizacją wszystkich sondowań i otworów wiertniczych wykorzystanych do wygenerowania przekroju geologicznego. Mapy te mogą być uzupełnione o mapę terenową zapisaną w postaci pliku DWG/DXF.
