VANE-pro
Sonda krzyżakowa FVT (Field Vane Test) służy do badania wytrzymałości na ścinanie gruntów spoistych. Badanie polega na obrocie krzyżaka ze stałą prędkością 6÷12 [o/min] i pomiarze wartości momentu obrotowego T w funkcji kąta obrotu. Ze względu na charakter zniszczenia i właściwości materiałowe gruntu spoistego, sondowanie FVT jest badaniem w warunkach bez odpływu.
Interpretacja zmienności momentu obrotowego T pozwala na oszacowanie wytrzymałości na ścinanie τv i wrażliwości Sv.
VANE-pro jest programem do prezentacji i interpretacji sondowań sondą krzyżakową FVT z elektronicznym pomiarem całej ścieżki ścięcia. Jest zgodny z formatami danych Geotech i Geomil.
Najważniejsze funkcje programu to:
- Uśrednianie mierzonych wartości momentu obrotowego T.
- Automatyczne wyszukiwanie i grupowanie ścięć wykonanych w wybranym otworze.
- Automatyczna korekta błędnych pików.
- Automatyczne wyszukanie wartości Tmax oraz obliczenie wytrzymałości na ścinanie τv i wrażliwości Sv.

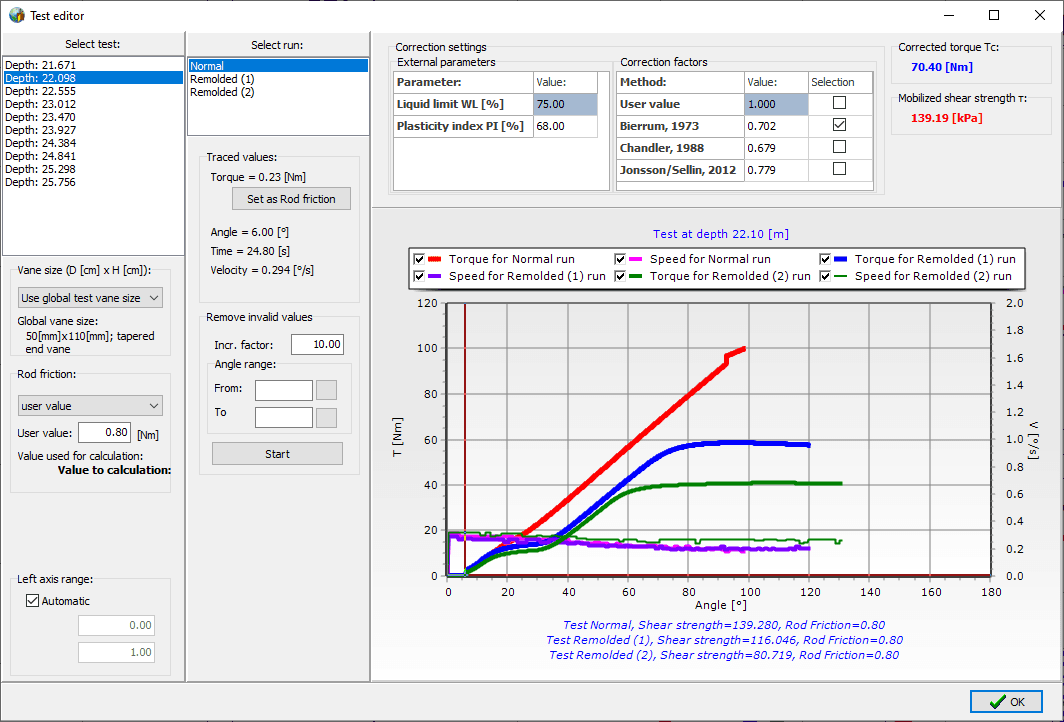

- Prezentacja wykresów standard, remolded i prędkości ścięcia w jednym oknie.
- Prezentacja wytrzymałości na ścinanie w funkcji głębokości

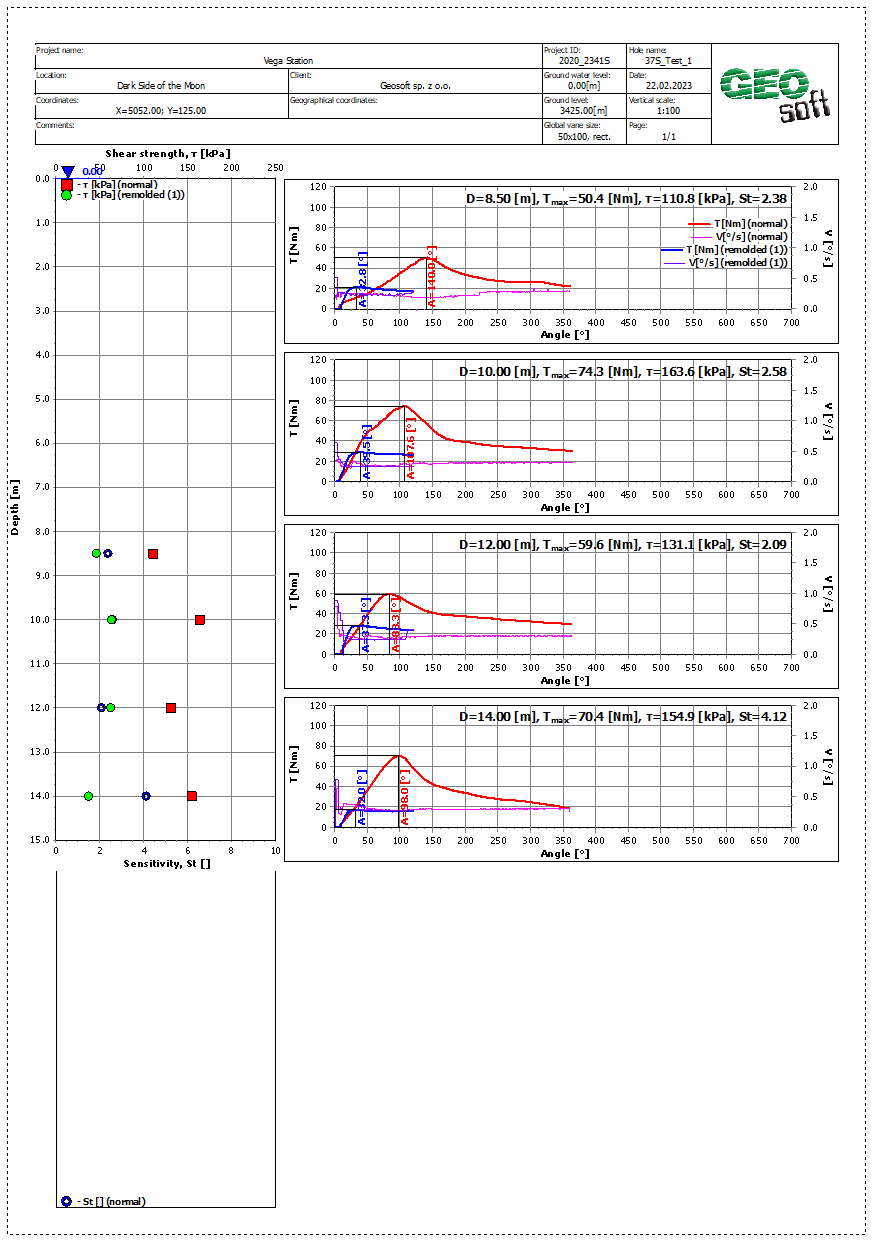

- Karta sondowania zawierająca wartości τv i Sv w funkcji głębokości oraz wykresy poszczególnych ścięć.
- Zapis wyników w formacie XML.
Sonda krzyżakowa FVT może wykorzystywać krzyżaki o różnych wymiarach. Ich wielkość jest automatycznie uwzględniana w czasie analizy wyników w programie VANE-pro.
Interpretacja sondowań FVT
Sondowanie FVT może być analizowane z użyciem współczynnika korekcyjnego μv , obliczanego na podstawie formuł zaproponowanych przez:
- Bjerruma
- Chandlera
- Jonssona i Sellina
Wytrzymałość na ścinanie τv jest obliczana automatycznie z uwzględnieniem tarcia na żerdziach napędowych oraz współczynnika korekcyjnego μv.
Wrażliwość gruntu St rozumiana jako stosunek wytrzymałości na ścinanie gruntu o strukturze nienaruszonej do wytrzymałości na ścinanie gruntu o strukturze naruszonej jest wyliczana autonatycznie w oparciu o wyniki ścięcia pierwotnego i ścięcia po zmienie struktury gruntu w trybie "remolded".
