SEISMIC-pro. Interpretacja sondowań SCPT

Sondowanie sejsmiczne SCPT. Podstawowe funkcje i cechy programu

• Sondowanie sejsmiczne SCPT jest jedną z metod badania właściwości gruntu w warunkach in situ
• Sondowanie SCPT polega na pomiarze i rejestracji amplitud fal sejsmicznych S (Secondary) i/lub P (Primary) w funkcji czasu. W oparciu o zarejestrowane amplitudy, określane są prędkości rozchodzenia się fal w ośrodku gruntowym V_s i V_p
• W dalszej fazie interpretacji prędkości fal są podstawą do oszacowania parametrów charakteryzujących właściwości sprężyste badanego ośrodka gruntowego
• Sondowanie sejsmiczne SCPT jest zwykle wykonywane równocześnie z testem CPTU, co pozwala na efektywne wykorzystanie czasu pracy i użytego oprzyrządowania
• Analogicznym badaniem jest test SDMT, polegający na rejestracji amplitud fal sejsmicznych S i P w połączeniu z badaniem dylatometrycznym DMT
• Program SEISMIC-pro pozwala na filtrowanie, analizę i interpretację wyników sondowań sejsmicznych SCPT w zakresie oszacowania prędkości V_s i V_p rozchodzenia się fal sejsmicznych
• Program jest kompatybilny z danymi zarejestrowanymi przez system GS2 Geotech Nova firmy GEOTECH AB
• Dane zawierające obliczone prędkości fal sejsmicznych w poszczególnych przedziałach głębokości są następnie analizowane i interpretowane w programie CPT-pro, w którym obliczane są wartości różnych parametrów geotechnicznych
• Program SEISMIC-pro jest dostępny zarówno jako jeden z modułów pakietu CPT-pro, jak również jako samodzielna aplikacja

Działanie programu

• Program umożliwia równoległą pracę na wybranym pakiecie plików

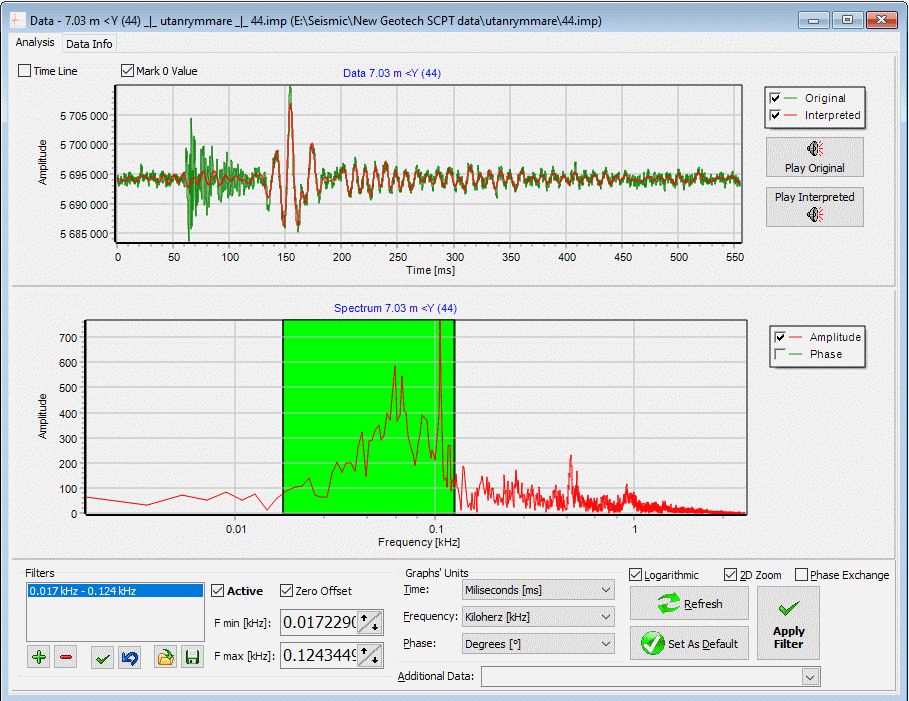

• Prezentacja spektrum fali sejsmicznej pozwala na weryfikację poprawności zarejestrowanej amplitudy i wybór optymalnego zakresu częstotliwości filtrowania
• Ustawienie parametrów filtracji dla danego pliku uruchamia automatycznie procedurę filtracji wg tego samego schematu dla wszystkich testów w danym otworze
• Prędkość fali jest automatycznie obliczana po nałożeniu na siebie fal zarejestrowanych na różnych głębokościach po ich przefiltrowaniu
• Wynik obliczeń jest automatycznie rejestrowany dla danego przedziału głębokości

Sondowanie sejsmiczne SCPT - interpretacja

• Interpretacja sondowań SCPT przebiega w dwu fazach. W fazie I następuje czyszczenie i filtrowanie zarejestrowanych amplitud oraz określenie prędkości fal sejsmicznych V_s i V_p
• W fazie II, w oparciu o prędkości fal V_s i V_p i związki z teorii sprężystości wyliczane są parametry geotechniczne takie jak moduł ściśliwości M₀, moduł Younga E₀, liczba Poissona ν czy moduł ścinania G₀
• Obok związków teorii sprężystości można stosować związki korelacyjne dla oszacowania innych parametrów geotechnicznych
• Wartości prędkości fal V_s i V_p mogą być wprowadzone do programu CPT-pro (PDF) i interpretowane łącznie z wynikami sondowań CPTU
• Rezultaty interpretacji mogą być prezentowane na kartach sondowań, zawierających obok wykresu prędkości fal w funkcji głębokości, również wykresy parametrów geotechnicznych będących wynikiem interpretacji testów SCPT i CPTU
