CPT-pro. Interpretacja sondowań CPTU i DMT

Główne funkcje i cechy programu CPT-pro

• Przyjazne licencjonowanie i warunki przyszłych aktualizacji
• Automatyzacja szeregu procedur analitycznych i obliczeniowych
• Wiele metod interpretacyjnych w zakresie klasyfikacji gruntów i estymacji wartości parametrów geotechnicznych
• Interpretacja sondowań w oparciu o profil litologiczny opisany zgodnie z normami PN-B-02480, PN-EN ISO 14688-1 i  PN-EN ISO 14689-1
• Analiza i interpretacja sondowań dylatometrycznych (DMT) oraz FFD i EC
• Efektywna i szybka analiza poszczególnych sondowań i/lub dowolnie wybranego pakietu plików
• Automatyczna interpretacja wybranego pakietu sondowań
• Obliczenia wartości charakterystycznych parametrów geotechnicznych dla warstw litologicznych, geologiczno-inżynierskich i geotechnicznych
• Tabelaryczne zestawienia statystyk analizowanych sondowań i obliczonych wartości charakterystycznych parametrów
• Zgodność z formatami różnych plików stosowanych przez producentów systemów pomiarowych CPT
• Zgodność z formatami wymiany AGS, GEF i CSV
• Zgodność z BIM - eksport do formatu IFC
• Wysokiej jakości grafika stosowana w generowanych dokumentach, w tym indywidualnie opracowane szrafury dla poszczególnych typów gruntów
• Konfigurowalna karta sondowania
• Kompleksowa dokumentacja - karty sondowań oraz przekroje i mapy generowane we współpracy z programem CPT-CAD
• Karta sondowania w wielu językach, w tym polskim, angielskim, niemieckim, holenderskim i chińskim
• Zapis wyników w formacie *.XCPD opartym na XML
• Tworzenie plików archiwalnych *.XCPDX zawierających dowolnie wybrany pakiet plików wynikowych

Pobierz opis CPT-pro (PDF)

Współpraca z programami GEO DB, Seismic-pro, CPT-CAD i VANE-pro w zakresie wymiany danych

• Import profilu otworu wiertniczego z bazy GEO DB umożliwia wykonanie interpretacji w oparciu o określony profil litologiczny uzyskany z wierceń
• Eksport wyników interpretacji, w tym obliczonych wartości charakterystycznych parametrów geotechnicznych do programu GEO DB jako właściwości warstw
• Import wyinterpretowanych danych w zakresie prędkości fal V_s i V_p z programu Seismic-pro umożliwia dalszą interpretację w kierunku określenia wartości innych parametrów geotechnicznych
• Eksport wyinterpretowanych danych poprzez pliki *.XCPD do programu CPT-CAD umożliwia wygenerowanie przekrojów geologicznych/geotechnicznych i ich zapis w formacie DWG/DXF
• Import danych z programu VANE-pro umożliwia przedstaiwenia informacji o wynikach interpretacji sondowania FVT łącznie z sondowaniem CPT

Inne właściwości i funkcje programu

Sondowania dynamiczne  DPT są zapisywane i interpretowane w programie GEO DB.

Program GEO DB, powiązany funkcjonalnie z CPT-pro, umożliwia zapis w bazie profili otworów wiertniczych i parametrów geotechnicznych oraz tworzenie dokumentacji geologicznej (kart otworów, raportów etc.), a więc CPT-pro może służyć do tworzenia ogólnej, kompleksowej dokumentacji geotechnicznej i geologicznej.

Zaimplementowane procedury importu różnych formatów danych CPT/CPTU generowanych przez producentów systemów pomiarowych CPT oraz importu i eksportu danych w tzw. formatach wymiany GEF, AGS i CSV pozwalają na interpretację praktycznie wszystkich sondowań CPT, wykonywanych za pomocą różnego sprzętu.
Pobierz AGS Data Format Certificate

Zaawansowana grafika CAD wbudowana w moduły CPT-CAD i CPT Explorer umożliwia tworzenie wysokiej jakości dokumentacji graficznej, w tym map i przekrojów, w formatach DWG i DXF.

Miniaturki z wykresami wszystkich testów CPT w wybranym folderze są generowane automatycznie. Zaznaczenie miniaturki powoduje wyświetlenie danych nagłówkowych wybranego testu, które już w tej fazie mogą być edytowane. Dwuklik na miniaturce otwiera moduł Interpretation z załadowanym wybranym plikiem.

Interpretacja sondowań CPTU

Program CPT-pro zawiera szereg procedur do interpretacji sondowań CPTU w zakresie klasyfikacji i oszacowania wartości parametrów geotechnicznych.

Zaimplementowane metody interpretacyjne w zakresie klasyfikacji to:

• Robertson '86
• Robertson '90
• Robertson '2010
• Robertson '2016
• PN-B-04452
• Geosond
• Meigh '87
• Senneset '89

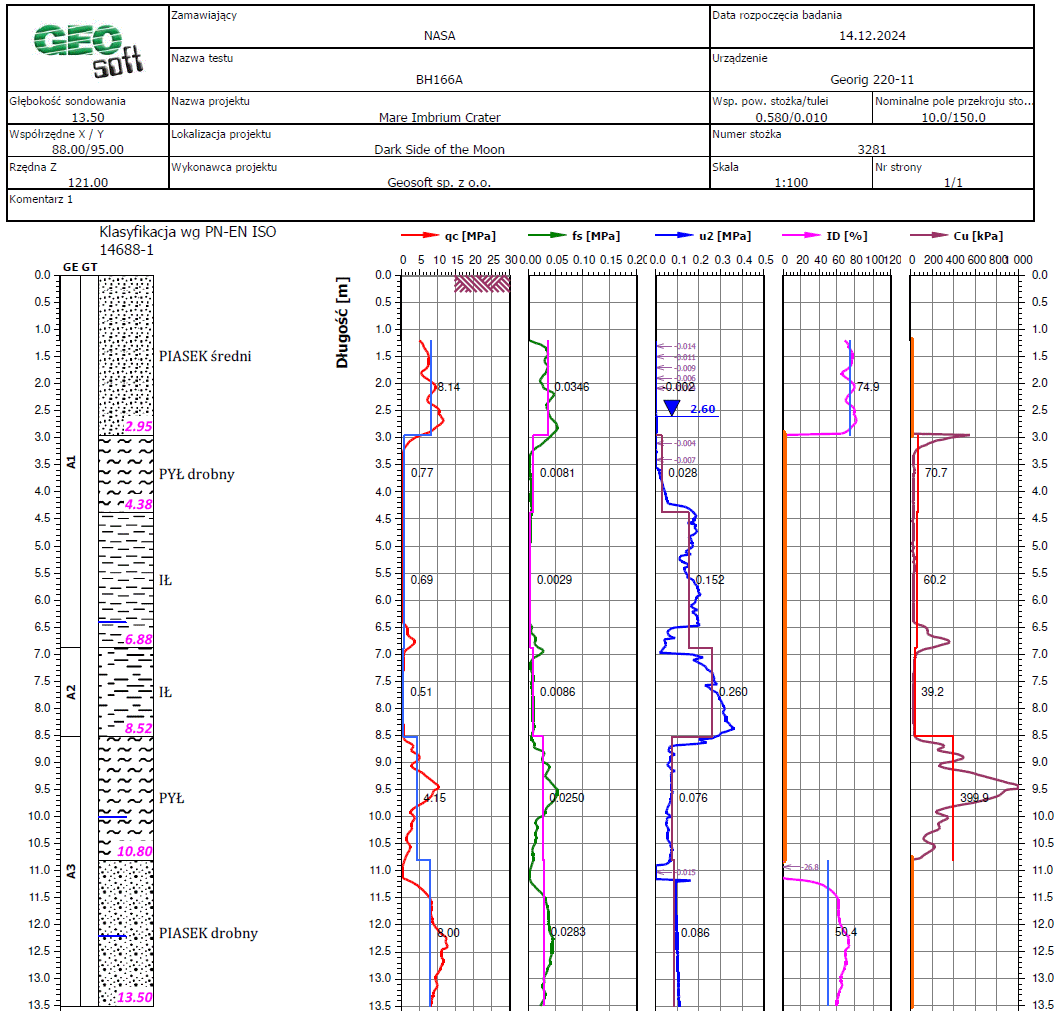

Interpretacja sondowań w zakresie wartości parametrów geotechnicznych jest możliwa w oparciu o klasyfikację dokonaną za pomocą jednej z zaimplementowanych w programie metod lub w oparciu o klasyfikację wykonaną zgodnie z normami PN-B-02480 i/lub PN-EN ISO 14688-1, przeniesioną z profilu otworu wiertniczego zapisanego w bazie GEO DB.

Otwórz plik PDF z kartą sondowania i profilem otworu wiertniczego

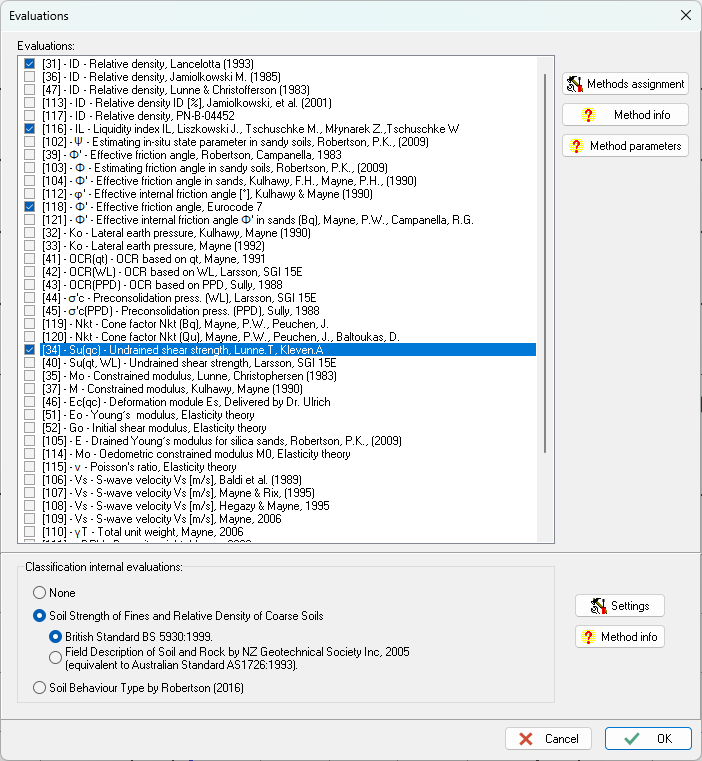

Własne formuły interpretacyjne

Program CPT-pro daje możliwość wprowadzania własnych formuł interpretacyjnych w postaci równań korelacyjnych. Postać równania i zakres jego stosowania mogą być uzależnione od rodzaju gruntu. Praktycznie wszystkie funkcje stosowane w praktyce inżynierskiej są dostępne.

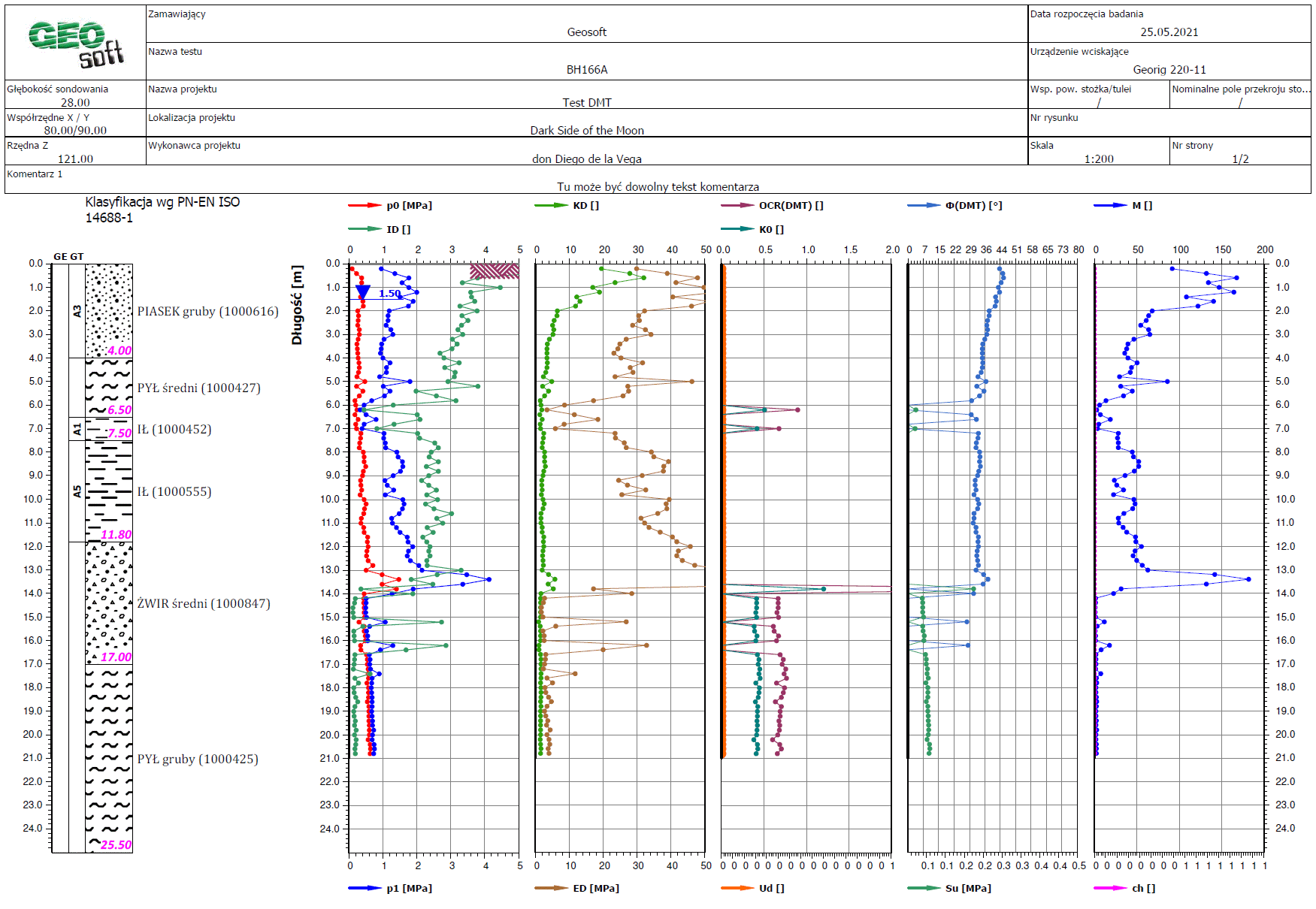

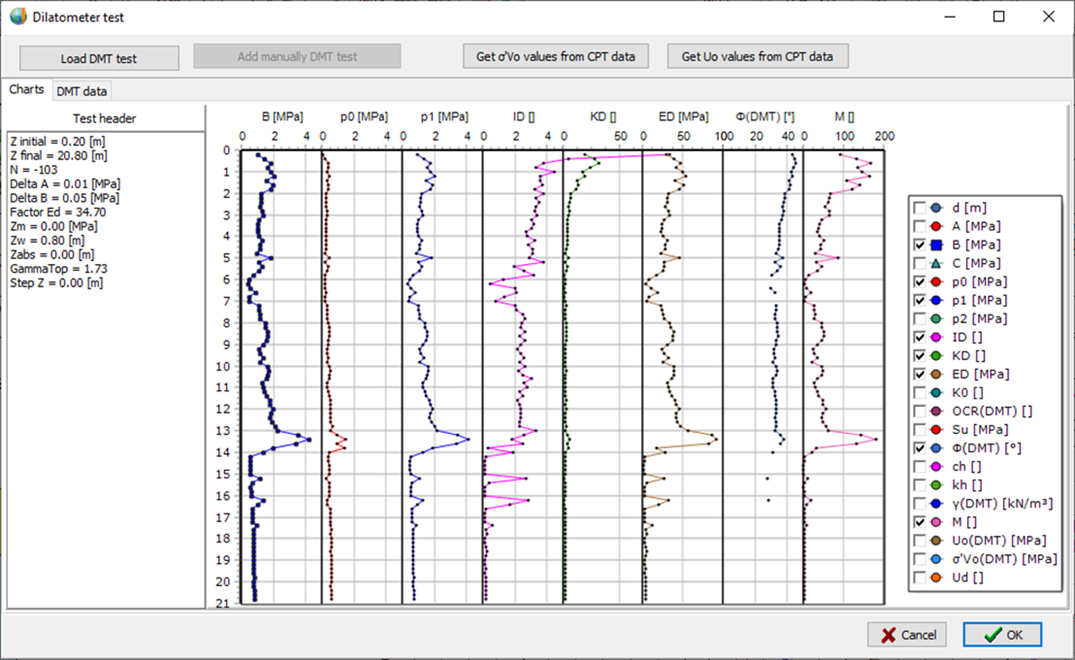

Interpretacja sondowań DMT

Program CPT-pro umożliwia pełną interpretację sondowań DMT (dylatometr Marchetti’ego) zgodnie z procedurami opracowanymi przez prof. Silvano Marchetti’ego. Każdy z parametrów DMT, zarejestrowany lub wyinterpretowany, może być przedstawiony łącznie z parametrami sondowania CPTU na karcie sondowania.

Automatyzacja procesu interpretacji sondowań

Program CPT-pro ma zaimplementowane procedury do automatycznej analizy i interpretacji dowolnie wybranego zbioru sondowań. Użytkownik dokonuje wyboru plików sondowań i określa opcjonalne procedury jakie muszą być wykonane dla wszystkich wybranych plików (np. uzupełnienie danych nagłówkowych, filtrowanie, wykonanie klasyfikacji, interpretacja wybranych parametrów w oparciu o formuły programu i/lub własne, eksport do wybranego formatu etc.).
Po uruchomieniu procedury program automatycznie wykona wszystkie założone operacje dla wszystkich wybranych plików i zapisze wyniki w wybranym formacie.

Wybór testu do interpretacji

Wybór testu CPT do interpretacji jest możliwy w module CPT Explorer poprzez dwuklik na wybranej miniaturce lub na odpowiednim symbolu na mapie.
W wersji z modułem CPT-CAD możliwe jest podłożenie mapy w formacie DWG lub DXF pod punkty sondowań, edycja takiej mapy narzędziami CAD i jej wydruk.

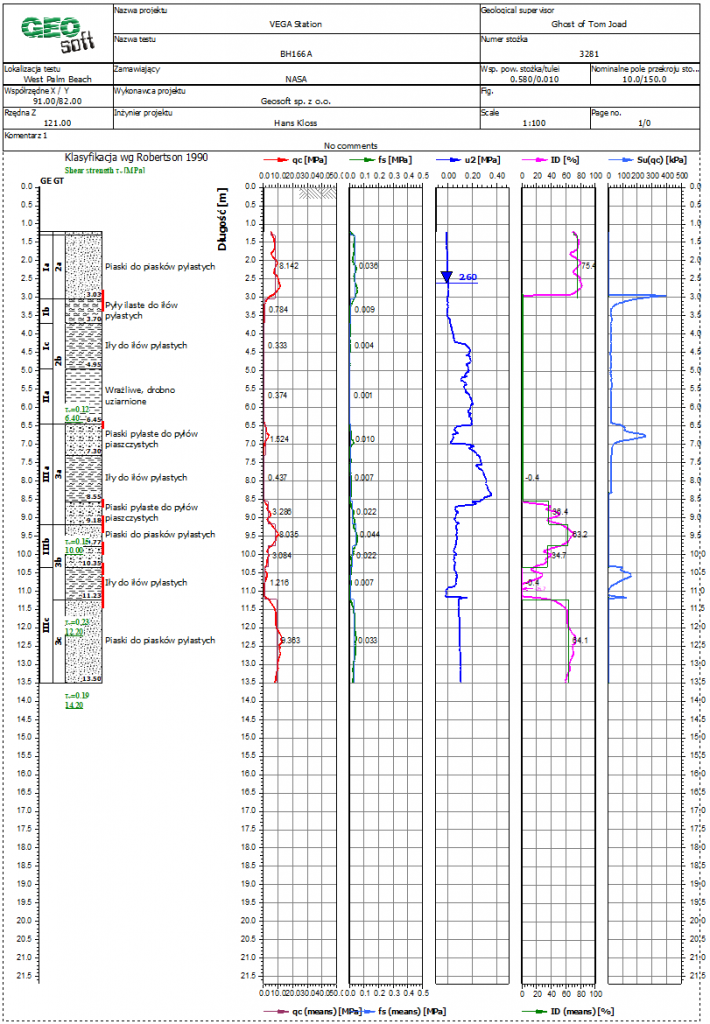

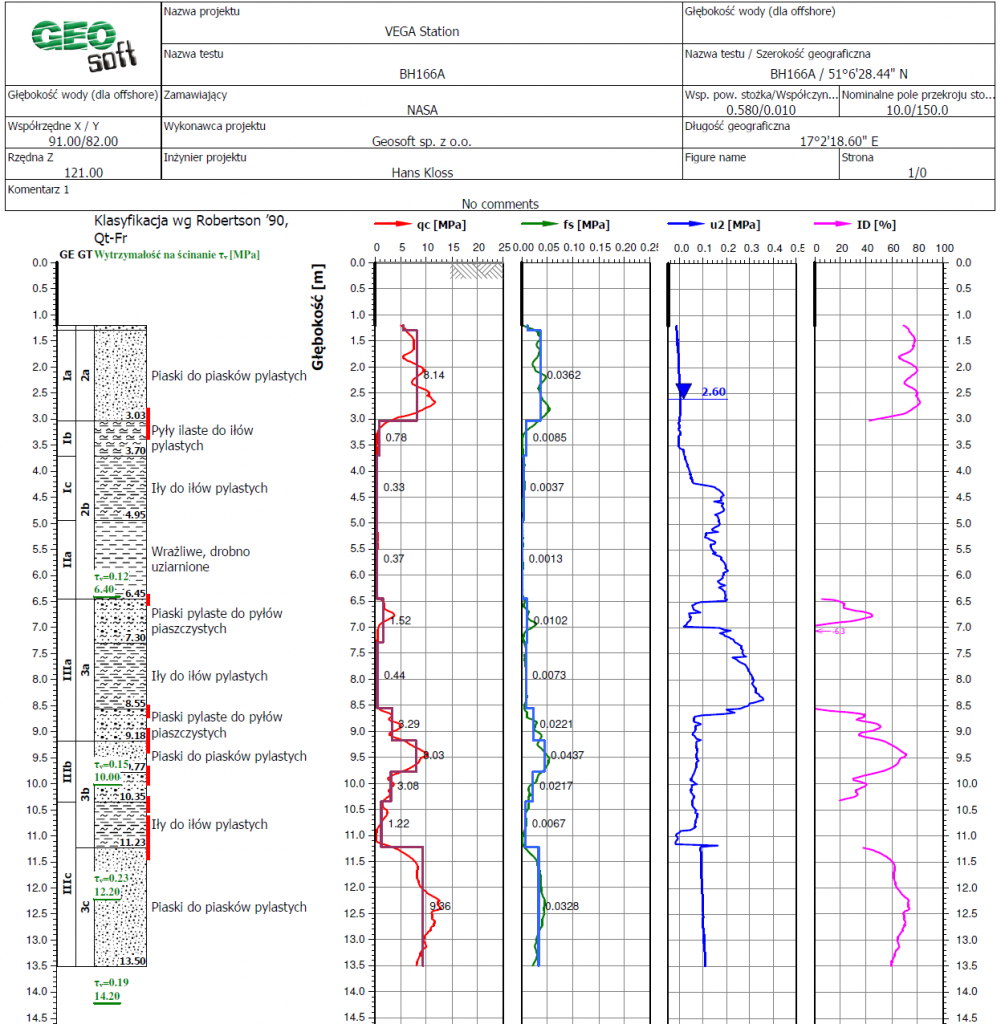

Karta sondowania

Zaimplementowany nowy moduł graficzny pozwala na uzyskanie wysokiej jakości kart sondowań. Schemat karty tj. ilość przedstawionych wykresów, lokalizacja tabelki nagłówkowej, typy, kolory i grubości linii, czcionki opisów i szereg innych charakterystyk jest całkowicie kontrolowany przez użytkownika.

Dodatkowe funkcje jak śledzenie wartości parametrów na wybranej głębokości, śledzenie wyniku klasyfikacji na wybranej głębokości oraz globalnie - w chmurze punktów na diagramie interpretacyjnym, pozwalają na dokonanie szczegółowej analizy wyników.

Karta sondowania zawiera:

• Tabelę nagłówkową
• Profil litologiczny. Wypełnienie profilu może być w postaci kolorów lub bitmap, zgodnych z hatchami zastosowanymi w module CPT-CAD
• Podział na warstwy geotechniczne (GT) i geologiczno-inżynierskie (GI)
• Wykresy wybranych parametrów z indywidualnymi osiami
• Wartości wytrzymałości na ścinanie z testu FVT
• Rzędne warstw litologicznych

Pobierz plik PDF z kartą sondowania

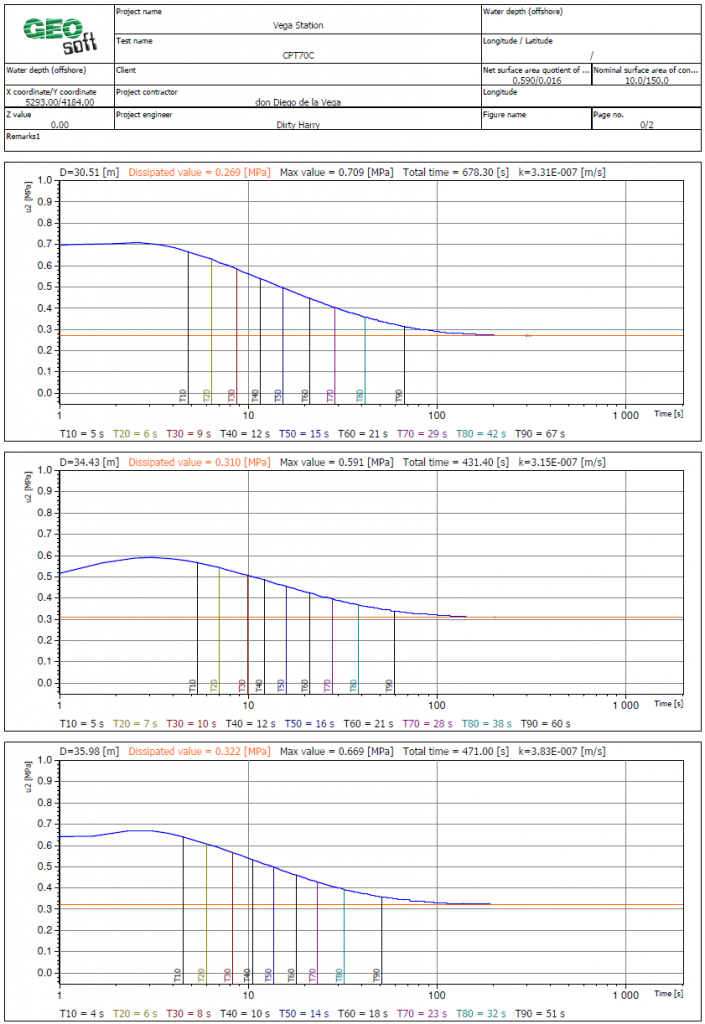

Analiza i interpretacja testu dyssypacji

Program CPT-pro pozwala na analizę i interpretację testu dyssypacji, w tym na obliczenie poszczególnych czasów T₂₀, T₃₀ etc. oraz na oszacowanie wartości pewnych parametrów geotechnicznych na podstawie tej analizy. Wynik analizy dyssypacji jest prezentowany na karcie dyssypacji.

Przekroje geologiczne i geotechniczne

Program CPT-pro współpracując z programem CPT-CAD umożliwia generowanie przekrojów geologicznych i geotechnicznych. Wszystkie potrzebne dane dotyczące otworów i warstw, w szczególności profil geologiczny i właściwości warstw, są pobierane automatycznie z plików XCPD zawierających wyniki interpretacji sondowań CPT a wynik może być zapisany w postaci pliku DXF lub DWG.

Wartości charakterystyczne parametrów

Program CPT-pro umożliwia obliczanie wartości charakterystycznych parametrów dla poszczególnych warstw w danym otworze, lub łącznie, dla wydzielonych warstw geotechnicznych (GT) i geologiczno-inżynierskich (GI) w wybranym zbiorze otworów. Wyniki obliczeń wraz z wartościami podstawowych statystyk mogą być zapisane w formacie XLS.

Wartości charakterystyczne parametrów obliczane są z użyciem zaawansowanych metod statystycznych, w tym:

• Eurocode 7
• Metoda Schneidera
• Metoda Duncana
• Polska Norma PN-81/B-03020
• Metoda pierwszej/czwartej ćwiartki
• Granice przedziału ufności i rozkład t-Studenta

Dodatkowe funkcje

Rozszerzony nagłówek umożliwia dodanie szeregu dodatkowych informacji związanych z testem CPT, charakteryzujących lokalizację, sprzęt, okoliczności etc. i wydrukowanie ich w uzupełniającym raporcie. Użytkownik ma możliwość wyboru pól nagłówka do wydruku.

Automatyczne łączenie plików w testach typu Down-the-Hole wykonywanych pod wodą. Testy te składają się z krótkich odcinków, zwykle ok 3 m, przedzielonych odwiertem. Zastosowana procedura umożliwia połączenie serii testów w jeden i ich interpretowanie z uwzględnieniem lokalizacji testu zerowego.

Program CPT-pro umożliwia definiowanie warstw geotechnicznych (GT) i geologiczno-inżynierskich (GI), w których automatycznie wyliczane są wartości charakterystyczne parametrów geotechnicznych. Podział na warstwy GI i GT jest przedstawiony obok profilu litologicznego. Wyniki obliczeń wraz z wartościami podstawowych statystyk mogą być zapisane w formacie XLS.

Program CPT-pro umożliwia automatyczne generowanie zestawienia tabelarycznego wybranego pakietu sondowań z podaniem przelotów w poszczególnych otworach i metrażu otworów.

Archiwizowanie plików sondowań CPT

Program CPT-pro daje możliwość efektywnego archiwizowania wyników interpretacji sondowań. Opracowany przez Geosoft format XCPDX pozwala na wygenerowanie pliku *.XCPDX zawierającego dowolną ilość wyników sondowań zapisanych wcześniej w formacie XCPD.

Pliki *.XCPDX zawierają wszystkie dane natywne, dane będące wynikiem obliczeń, wyniki klasyfikacji, wydzielone warstwy geologiczno-inżynierskie i geotechniczne, wartości charakterystyczne parametrów, wyniki testów dyssypacji oraz dane natywne i wyniki interpretacji testów DMT.

Wielkość plików XCPDX jest ponad dwukrotnie mniejsza niż suma wielkości wszystkich plików składowych.

Pliki XCPDX są otwierane z poziomu modułu CPT Explorer tak samo jak katalogi zawierające pojedyncze pliki.
