Sonda krzyżakowa FVT Geotech

Wymagania techniczne sondowania FVT

• Sondowanie FVT (Field Vane Test) jest podstawowym sposobem określania wytrzymałości na ścinanie słabych gruntów
• Badanie FVT polega na obrocie krzyżaka ze stałą prędkością i rejestracji wartości momentu obrotowego w funkcji kąta obrotu
• Test FVT powinien być wykonywany w warunkach kontroli i stabilności prędkości obrotowej krzyżaka. Wymagana przez normę PN-EN ISO 22476-9 (do której odwołuje się Eurokod 7) prędkość obrotu powinna mieścić się w granicach 6-12 [^o/min]
• Konieczne jest oszacowanie momentu obrotowego związanego z pokonaniem tarcia na żerdziach napędowych

Przeznaczenie i główne cechy urządzenia EVT 2000

• Sonda krzyżakowa Geotech EVT 2000 umożliwia wykonywanie testu FVT z pełną elektroniczną rejestracją wszystkich parametrów ścięcia
• W urządzeniu Geotech EVT 2000 w wersji Eurokod zastosowanie osłony krzyżaka i rur osłonowych pozwalają na znaczne zmniejszenie tarcia na żerdziach napędowych
• Dodatkowo, zastosowanie w osłonie krzyżaka sprzęgła umożliwiającego ruch jałowy w zakresie do 15^o, pozwala na pomiar momentu obrotowego na żerdziach napędowych
• Niewielki odcinek żerdzi napędowej poza rurami osłonowymi (ok. 20 cm) nie wpływa znacząco na wynik pomiaru
• W wersji STANDARD zastosowane sprzęgło pomiędzy krzyżakiem a żerdziami napędowymi ma jałowy ruch ok 15^o, w czasie którego mierzony jest moment obrotowy odpowiadający za tarcie na żerdziach
• Urządzenie EVT 2000 jest zasilane prądem o napięciu 12 V. Gwarantuje to bezpieczeństwo pracy, nawet podczas niekorzystnych warunków atmosferycznych
• Zastosowany system napędowy i pomiarowy pozwalają na utrzymywanie założonej normowej prędkości obrotu. Gwarantuje to powtarzalność pomiarów i prawidłową interpretację wyników
• Sondowanie FVT może być prowadzone z dna otworu wiertniczego, lub z powierzchni terenu
• Krzyżak może być wprowadzany w grunt z użyciem głowicy osłaniającej i żerdzi osłonowych lub bezpośrednio, z użyciem żerdzi napędowych
• Ze względu na duże opory związane z wprowadzaniem krzyżaka w głowicy osłaniającej w grunt, zwykle test FVT wykonuje się z użyciem penetrometru statycznego CPT
• Konstrukcja systemu pomiarowego EVT 2000 i zastosowane oprogramowanie rejestrujące VANE-LOG umożliwiają wykonanie i analizę testu remolded

Rodzaje sond Geotech EVT 2000

• Model EUROCODE - wyposażony w głowicę osłaniającą krzyżak podczas wciskania go w grunt i system żerdzi osłonowych osłaniających żerdzie napędowe
  • ▪ W modelu EUROCODE głowica osłaniająca krzyżak ma wbudowane sprzęgło umożliwiające ruch jałowy w zakresie do 15^o i oszacowanie siły tarcia na żerdziach napędowych
• Model STANDARD - bez osłony krzyżaka i żerdzi osłonowych. Wciskanie następuje z użyciem żerdzi napędowych
  • ▪ W modelu STANDARD wykorzystane jest zewnętrzne sprzęgło pomiędzy krzyżakiem i żerdziami napędowymi, umożliwiające ruch jałowy w zakresie do 15^o i oszacowanie siły tarcia na żerdziach napędowych
• Modele STANDARD i EUROCODE wykorzystują tą samą głowicę pomiarową

Sonda krzyżakowa Geotech EVT 2000 - budowa

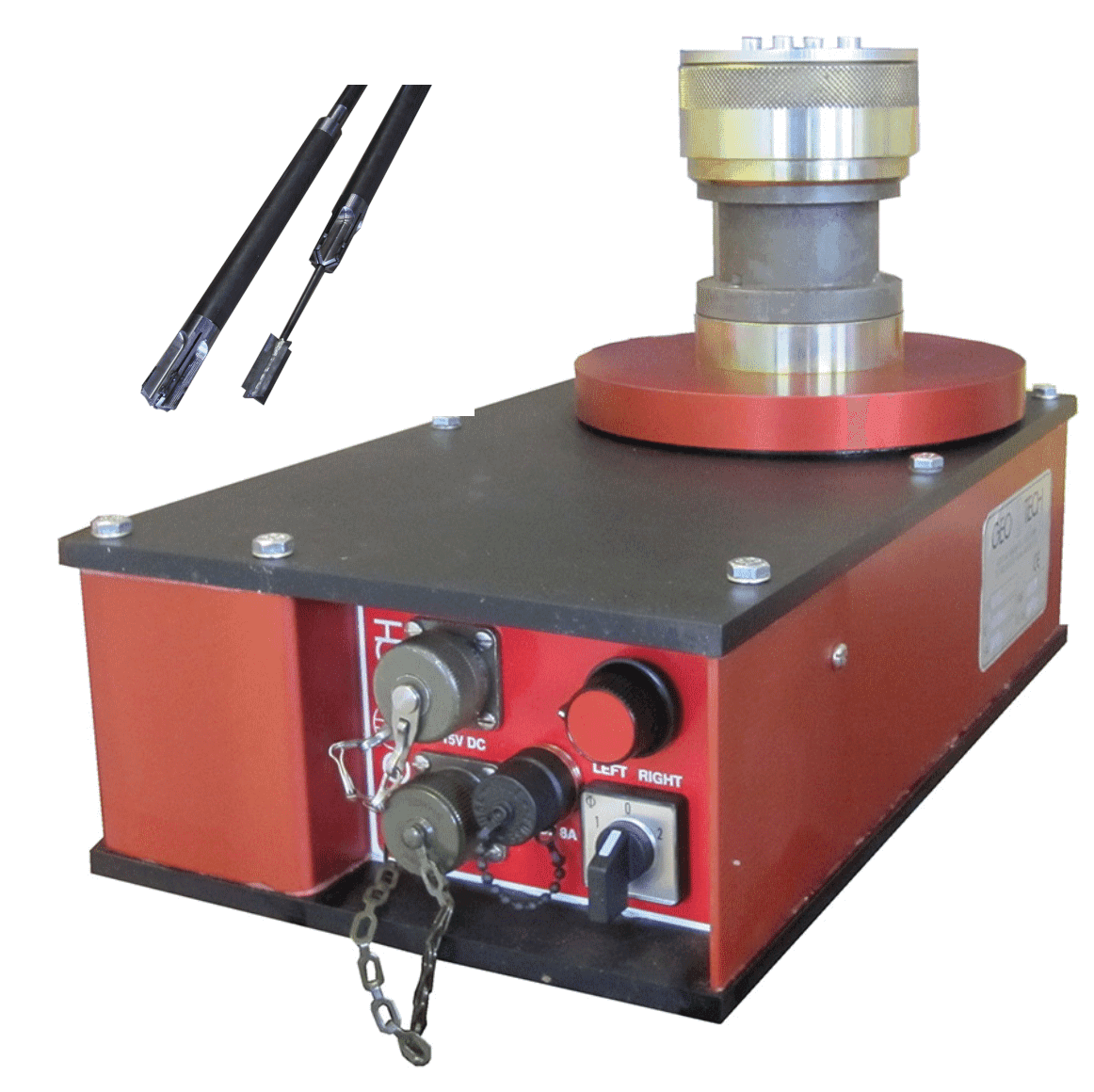

• Głowica pomiarowa urządzenia zawiera zespół napędowy z silnikiem elektrycznym i przekładnią oraz system pomiarowy i rejestrujący
• Uniwersalne mocowanie głowicy do ramy urządzenia wciskającego pozwala na używanie urządzenia w połączeniu z różnymi penetrometrami CPT i różnymi wiertnicami
• Zasilanie 12V DC umożliwia zasilanie bezpośrednio z urządzenia wciskającego i zwiększa bezpieczeństwo operatora
• Głowica osłaniająca krzyżak ma wbudowane sprzęgło umożliwiające pomiar tarcia na żerdziach napędowych
