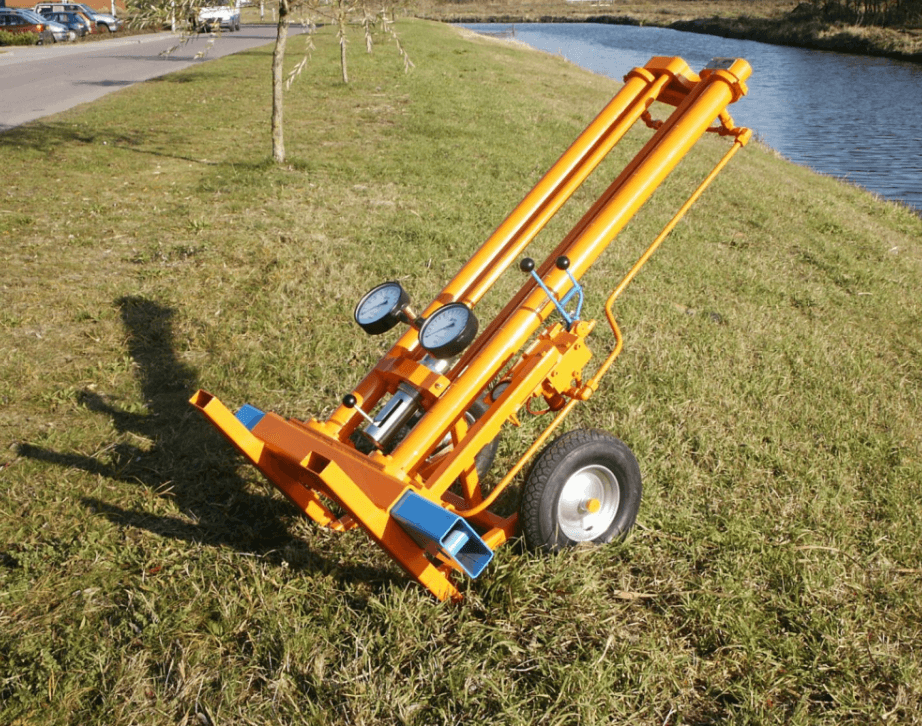

Sonda CPT 100 kN Geomil Fox-100

Sonda CPT 100 kN Geomil Fox-100 może wykonywać sondowania CPTU ze stożkiem elektrycznym i pomiarem ciśnienia porowego lub sondowania CPT z użyciem analogowej głowicy pomiarowej z tzw. stożkiem Begemanna.
Konstrukcja penetrometru umożliwia stosowanie systemu rejestrującego CPTU z transmisją kablową i/lub systemu z transmisją bezprzewodową NOVA.

Sonda CPT 100 kN Geomil Fox-100 prod. Geomil AB (Holandia) jest dobrym rozwiązaniem dla firm wykonujących sondowania statyczne w słabych i średnich gruntach do głębokości rzędu kilku-kilkunastu m.
Prostota i niezawodność konstrukcji, niski ciężar, łatwość załadunku i manewrowania w terenie przy równoczesnym nacisku statycznym 100 kN i sile wyciągania 140 kN, powodują że penetrometr ten jest bardzo efektywnym narzędziem pracy a relacja cena/wartość urządzenia jest w tym przypadku wyjątkowo korzystna.
Skok siłowników 1.175 m pozwala na stosowanie standardowych żerdzi CPT o długości 1 m.

Kotwienie jest realizowane za pomocą 2 lub 4 kotew wkręcanych za pomocą klucza hydraulicznego Hygand, podłączanego do zespołu napędowego penetrometru za pomocą standardowych węży hydraulicznych i szybkozłączek.


Opcjonalne połączenie zespołu napędowego z penetrometrem za pomocą standardowych haków samochodowych ułatwia transport penetrometru w terenie.
Podstawowe dane techniczne
Blok hydrauliczny z zaworami sterującymi i manometrami zamontowany na konsoli, pozwalający na sterowanie i kontrolowanie wszystkich funkcji penetrometru.
Maksymalny nacisk
▪ 100 kN przy wpędzie
▪ 140 kN przy wyciąganiu
Prędkość penetracji
▪ 20 mm / sec - w trakcie testu
▪ 125 mm / sec - prędkość podnoszenia
▪ 160 mm / sec - prędkość opuszczania
Moduł napędowy penetrometru Fox-100 jest oparty na czterosuwowym, jednocylindrowym, chłodzonym powietrzem silniku spalinowym Honda 9.6 kW @ 3600 RPM w osłonie dźwiękochłonnej
▪ Zamocowanie silnika na podstawie tłumiącej drgania
▪ Wentylator systemu chłodzenia
▪ Zbiornik na paliwo 6.5 l
▪ Akumulator 12 V / 30 Ah i rozrusznik elektryczny
▪ Pompa hydrauliczna połączona ze zbiornikiem oleju hydraulicznego
