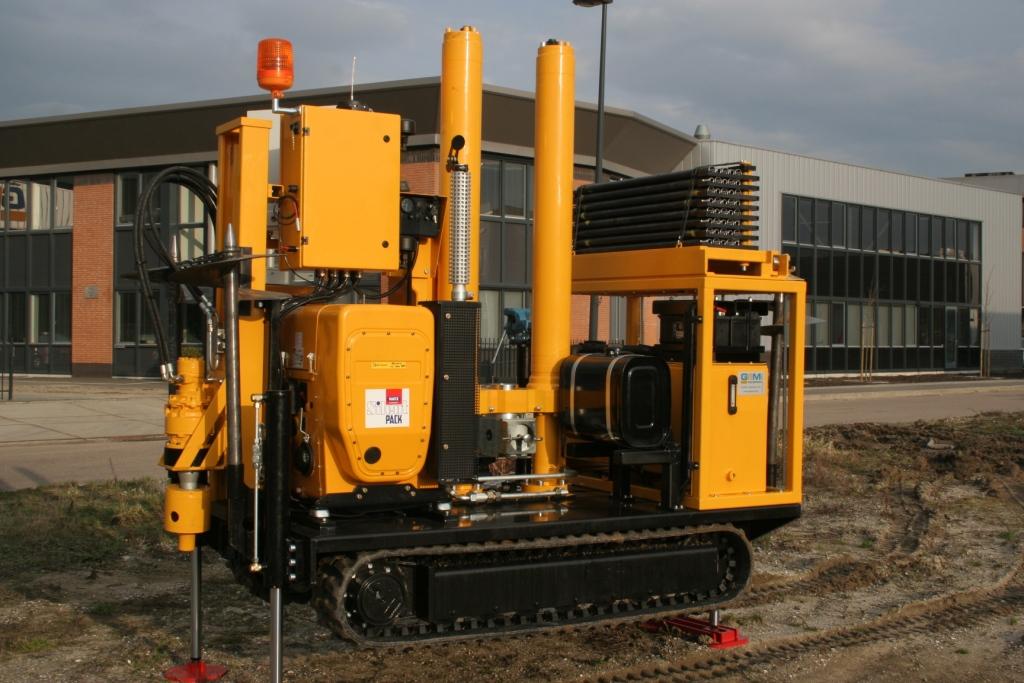

Penetrometr Geomil 200 kN LYNX-200

Cechy penetrometru LYNX-200

• Zwarta i lekka budowa
• Szerokość nieprzekraczająca 80 cm przy "złożonych" gąsienicach umożliwia wprowadzenie urządzenia przez wąskie przejścia
• System zdalnego sterowania ruchem w standardzie
• Stabilna konstrukcja umożliwiająca wykonywanie wysokiej jakości testów CPT
• Nacisk jednostkowy pod gąsienicami nie przekraczający 40 kPa
• Obsługa urządzenia i wykonywanie testów CPT może być wykonywana przez jednego operatora
• Obsługa urządzenia jest prowadzona z platformy
• Wszystkie akcesoria konieczne do wykonywania sondowań CPT są zintegrowane z platformą z możliwie najwyższą ergonomią
• Urządzenie wkręcające kotwy synchronizuje obrót i wpęd tak, aby skuteczność kotwienia była maksymalna

Sondowanie jest prowadzone z platformy, na której są zamontowane stojak na żerdzie oraz panel sterowania i kontener z komputerem.

LYNX 200 jest poziomowany na czterech siłownikach, dwu oddzielnych po stronie głowicy obrotowej i dwu zblokowanych po stronie przeciwnej.

Głowica obrotowa o wysokim momencie obrotowym 2 kNm pozwala na szybkie wkręcanie kotew talerzowych o dużej średnicy.

Urządzenie LYNX-200 jest zamontowane na rozszerzalnych gąsienicach. Minimalna szerokość w stanie złożonym wynosi 780 mm, co pozwala na wprowadzenie maszyny przez standardowe drzwi.

Specyfikacja techniczna LYNX-200:

Platforma

• Gąsienice – rozstaw 780-1160 mm, gąsienice gumowe z konstrukcją wewnętrzną stalową
• Prędkość poruszania się – 0-4 km/h

Wymiary

• Długość całkowita: 2 900 mm
• Długość gąsienic: 1 550 mm
• Szerokość: 780 mm
• Szerokość gąsienicy: 250 mm
• Wysokość (w konfiguracji transportowej): 2 250 mm
• Waga operacyjna: ok. 2700 kg
• Waga netto (bez żerdzi, kotew etc.): ok 2400 kg
• Siła wciskająca: 200 kN
• Siła wyciągająca: 260 kN

Zespół napędowy

• Silnik: Hatz, diesel
• Ilość cylindrów: 1
• Moc: 9.5 kW przy 2 000 RPM
